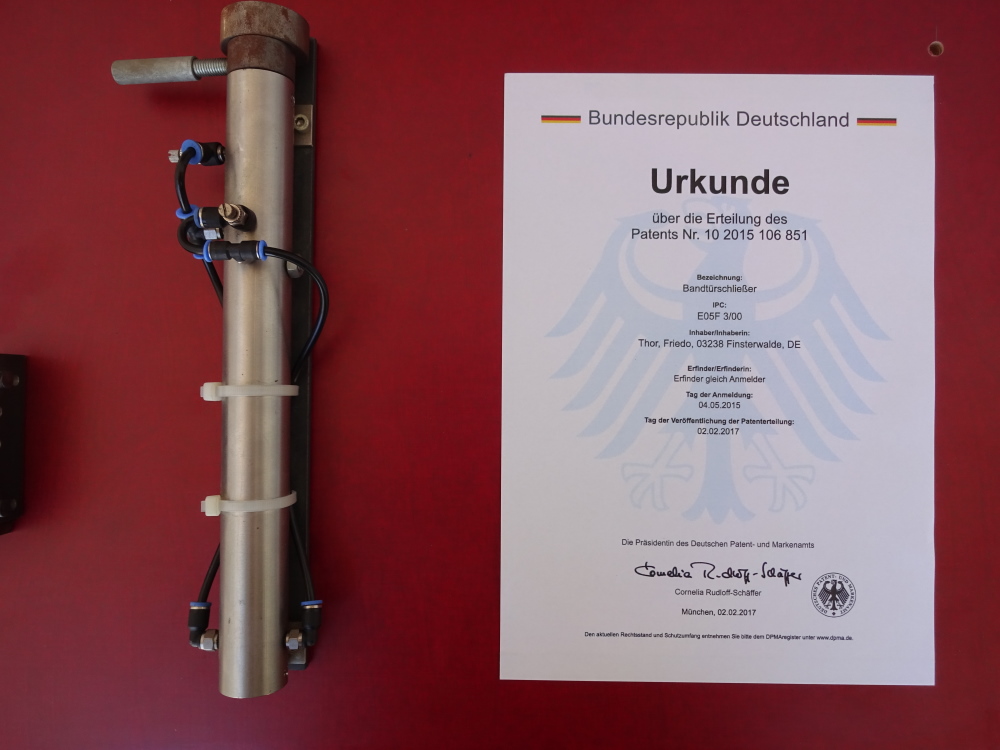

Patent 1 - Bandtürschliesser

Einzelanfertigung als Funktionsmuster

An vielen historischen Baustellen entsteht ein Konflikt zwischen dem Denkmalschutz und dem Brandschutz. Eine Rundbogentür erhält durch das Brandschutzkonzept die Anforderung, selbstschliessend zu sein. Ein Obentürschliesser ist durch die Konstruktion der Tür nicht möglich. Der Fussboden ist entweder historisches Parkett, Sandstein oder Marmor, der durch den Einsatz eines Bodentürschliesser beschädigt wird. Immer wieder steht der Verarbeiter zwischen den beiden Ansichten der zuständigen Behörden. Nach einigen Jahren Zeichnungen,Probeteil und Musterbau haben wir einen Bandtürschliesser entwickelt. Dieser Bandtürschliesser arbeitet im Drehbereich eines für Brand- und Rauschutztüren zugelassenen Türbandes und schliesst die Tür selbstständig. Am 04.05.2015 wurde das von uns ausgearbeitete Patent bei dem Deutschen Patent- und Markenamt angemeldet. Die Veröffentlichung der Patenterteilung war am 02.02.2017.

Bandtürschliesser mit abfallenden Öffnungsmoment und verstellbaren Schliessgeschwindigkeiten

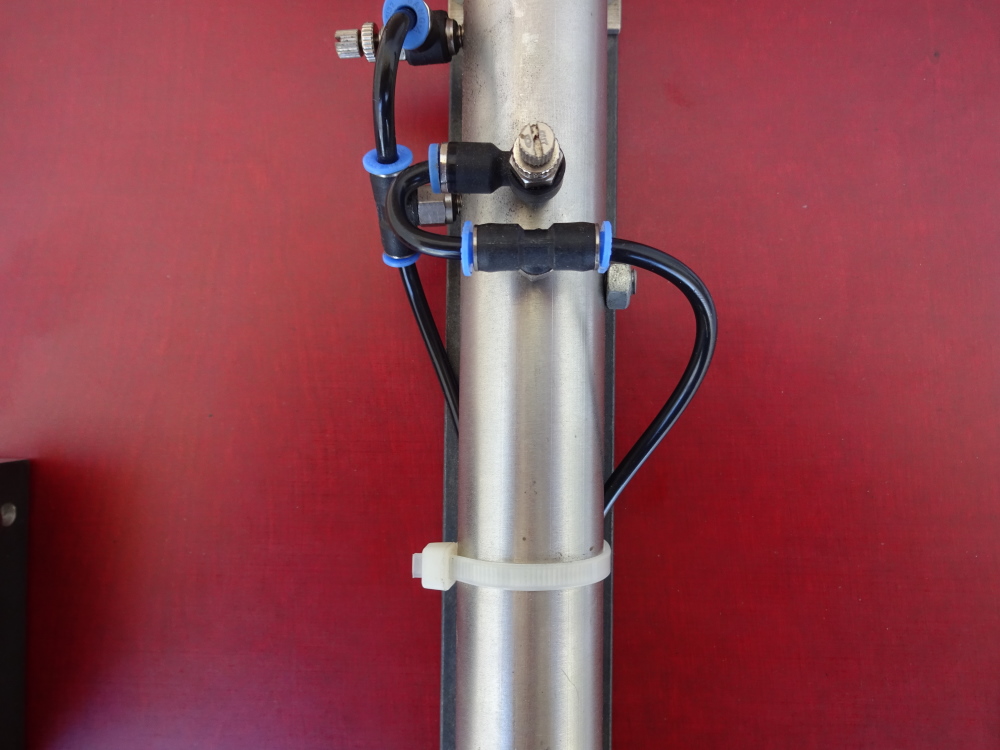

Das Drehen der Tür spannt im inneren des Schliessers eine Feder. Wird die Tür losgelassen wird über die Federkraft die Tür geschlossen. In dem Schliesser ist eine flüssiges Medium eingebracht. Die äusseren Leitungen verbinden die unterschiedlichen Kammern miteinander und lassen das Medium kontrolliert zwischen den Kammern abfliessen. Die Schliessgeschwindigkeit und der Endschlag wird über Ventile eingestellt.

Patent 2 - Türfeststellung

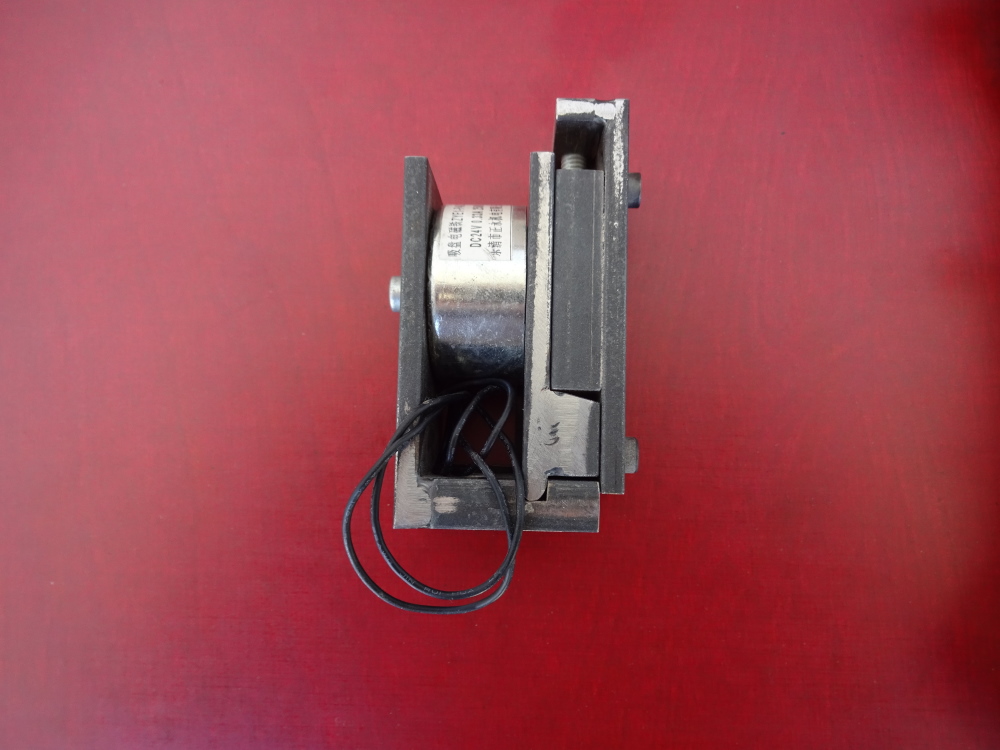

Türfeststellung mit Hochhaltefunktion

Ein weiteres Patent ist der Türfeststeller mit einer Tragfunktion bei schweren Türblättern. Sehr oft gibt es z.B. in Fluren die Anforderung, das die Brandschutztür offen gehalten werden muss. Jedoch zieht das Gewicht der Tür an die Rahnmenkonstruktion und an den Bändern so das im Laufe der Zeit es zu einer Ermüdung der Konstruktion kommen kann. Das wird durch den Türhalter verhindert. Die Tür wird einstellbar auf dem Halter getragen und schliesst im Brandfall selbstständig. Somit werden die Anforderungen an eine selbstschliessende Brand- und Rauchschutztür eingehalten ohne die Rahmenkonstruktion zu belasten
